あらゆる分野におけるさまざまな製造工程中のミキシングに対応すべく、各種特殊機能を搭載したミキサー。

ACMシリーズ

国内メーカーの愛工舎だからこそできる。自社で設計・製造を行っているため、お客様のニーズに合った最適な仕様でのご提案が可能。

撹拌方式に「プラネタリー方式（自転・公転）」を採用し、効率の良いミキシングを実現。ボール容器内の材料が完全に混合されるよう、複雑な動きであらゆる部分に細かく撹拌子が移動。

材料がボール容器の周囲に付着することなく、混合・分散しながら中心及び下方に押し込む形となります。全体的にむらなく均一な撹拌・混合・分散が行えるので、低粘度物性から高粘度物性まであらゆる分野での使用が可能です。

また、ACMは特注仕様で設計・製作ができ、ボール容器の加熱・冷却・真空・加圧などの機能の装備が可能。「真空・脱泡式/ジャケット付ボール容器」を装備した場合、ボール容器を完全に密閉し、真空ポンプにて真空状態での高効率な撹拌・混合・分散ができ、材料の化学変化を抑えられ不硬化・脱水・濃縮・乾燥等を促進できます。

さらに、ボール容器にR型容器（形状）を採用したことで材料の流動性が促進され、デッドスペース（死点）が生じにくく、乾式・湿式問わず撹拌・混合・分散ができます。
また、ボール容器・撹拌子の脱着が可能なため、洗浄も簡単で作業効率をアップできます。

撹拌したいものに合わせた仕様にできる

加温・冷却・溶剤回収装置など、撹拌に関する最適な仕様・機能を設計・製造が可能です。

・L：ロングマスト

撹拌子を取り付けたままボールの取り外しが可能なので、多数のボール容器を使用することで繰り返しミキシングを行う場合に、撹拌子の取り付け、取り外しなどの手間を省き、効率アップが図れます。

・A：自動昇降

ロングマストタイプの機械では昇降ストロークが大きくなるため、ボール自動昇降装置を取り付けることにより省力化・作業のスピードアップが図れます。

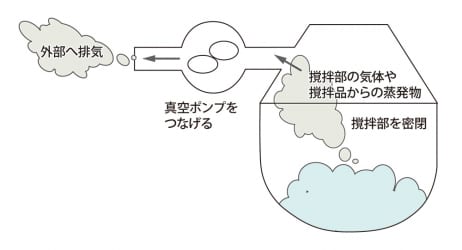

・V：真空・脱泡

脱泡ボール・真空ポンプを用いることにより、ボール容器内を真空状態にすることができます。材料の発泡や変質・酸化を抑えて撹拌することが可能です。

・T：2軸撹拌子

撹拌子を2軸にすることで、撹拌・混合・揑和(ねっか)を短時間で処理。プラネタリー方式との組み合わせで、より高密度な撹拌軌道を描き、撹拌中死点の生じない回転運動を実現しました。

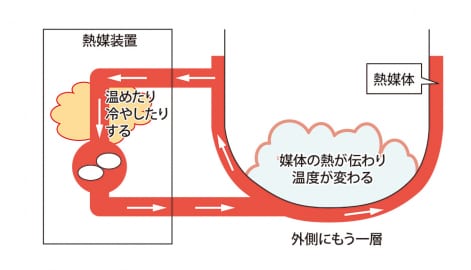

・J：ジャケット付ボール容器

容器の加熱・冷却などを容易に行うことができます。加熱装置・冷却装置ともさまざまな方式が選べます。

・R：ボール容器反転

ボール容器を反転させることにより、ボール容器をミキサー本体から取り外すことなく撹拌後の材料を排出できます。使用後の洗浄も省力化できます。

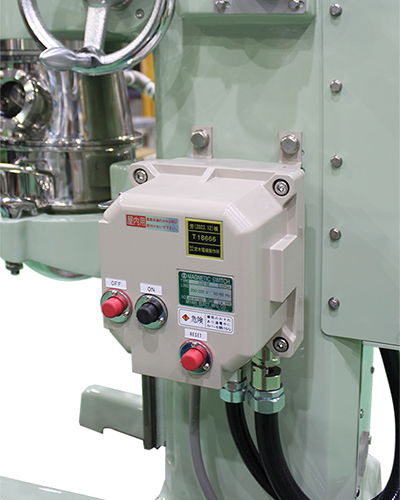

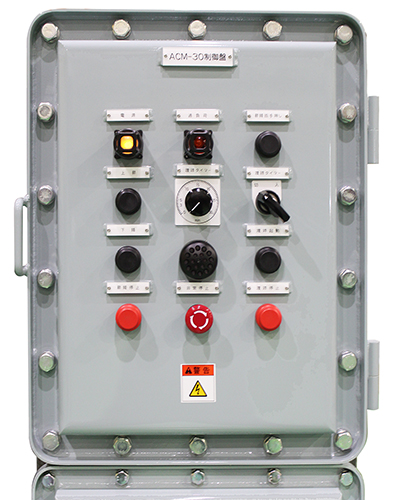

・d2G4：耐圧防爆

ミキサー本体・制御盤を耐圧防爆仕様にすることで発火・引火性のある材料の混合も可能にします。

ボール容器

撹拌子

形状の違うさまざまな撹拌子をご準備。撹拌する物に適した撹拌子をお選びいただけます。比重の違う粉末と液体（溶剤）を2本のスパイラルフックで混練したり、粒子サイズが違う粉末と液体を混合し、ペースト状にしたりすることができ、効率よく均一に撹拌します。

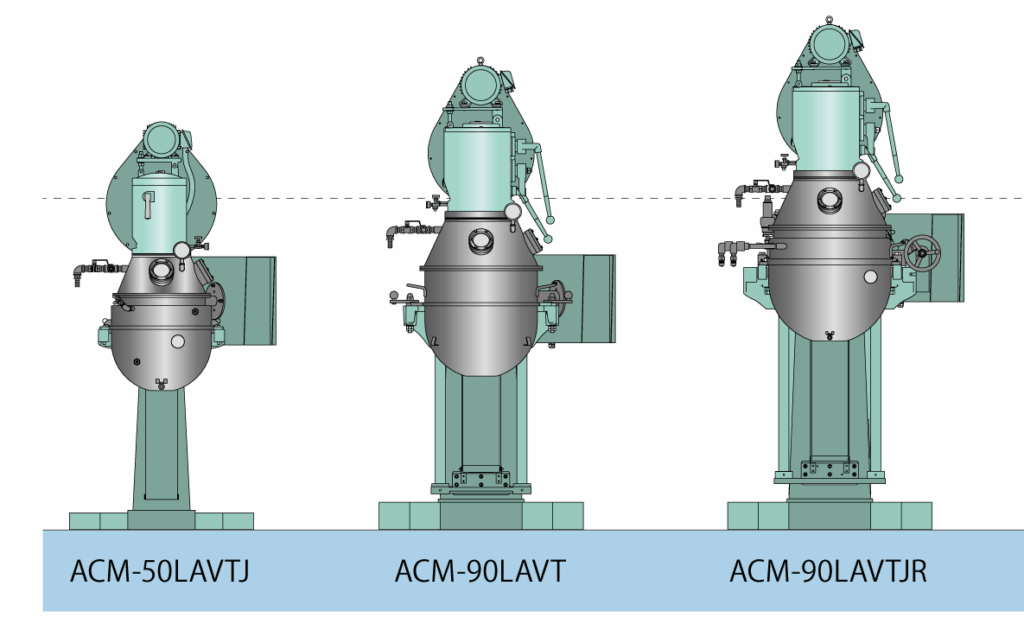

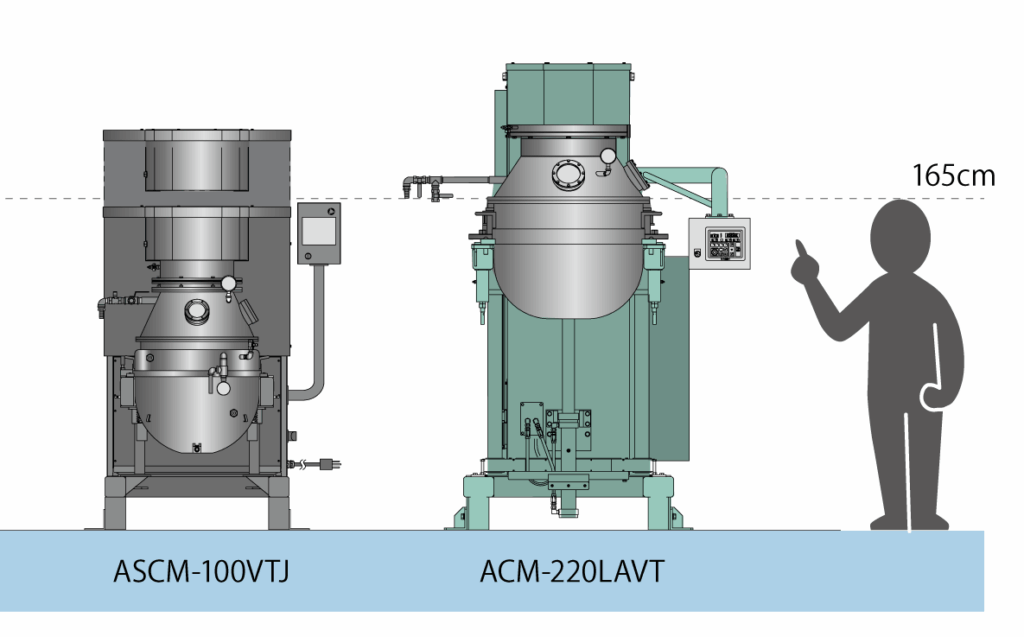

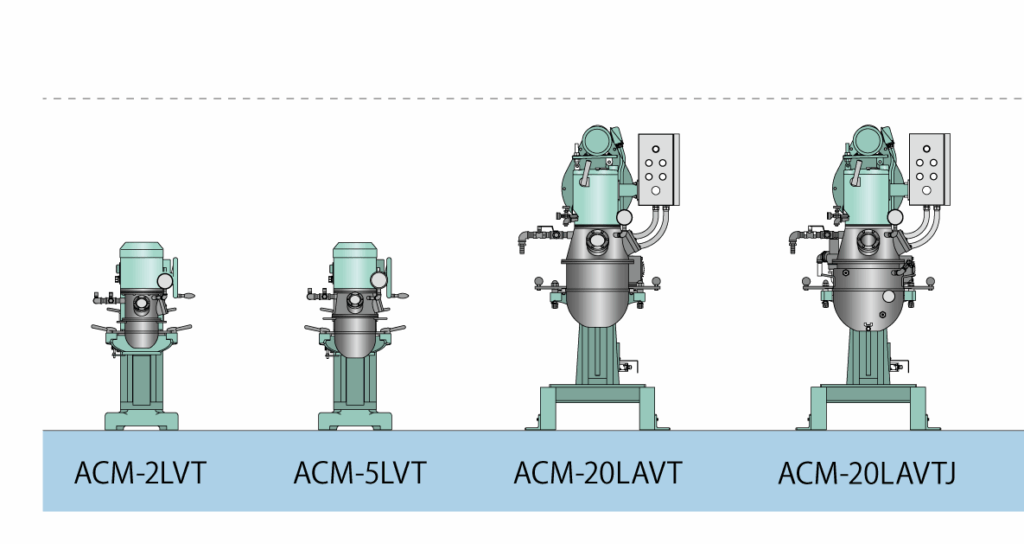

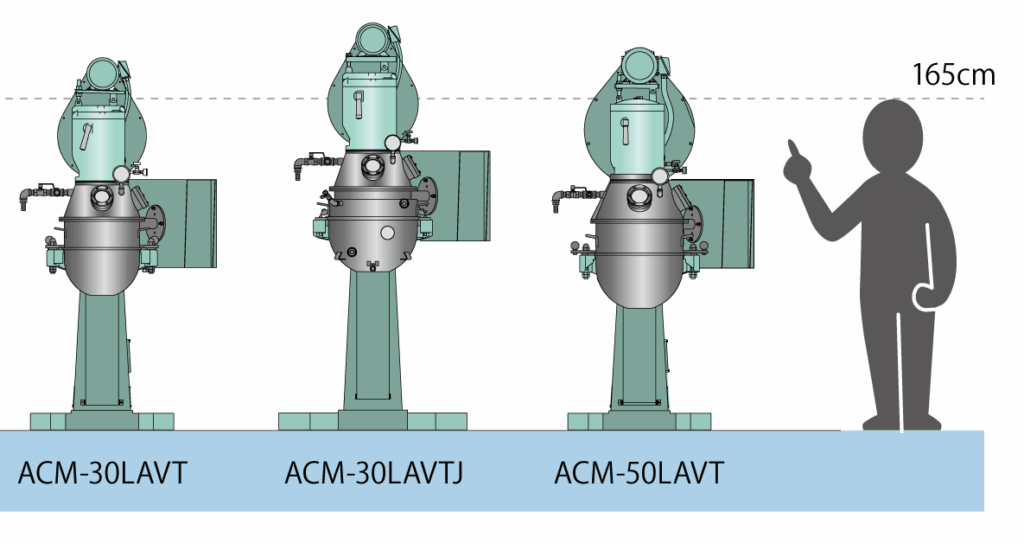

ラインナップ

少量研究用から大型生産用まで、さまざまな用途に適した機種を取り揃えております。

仕様一例

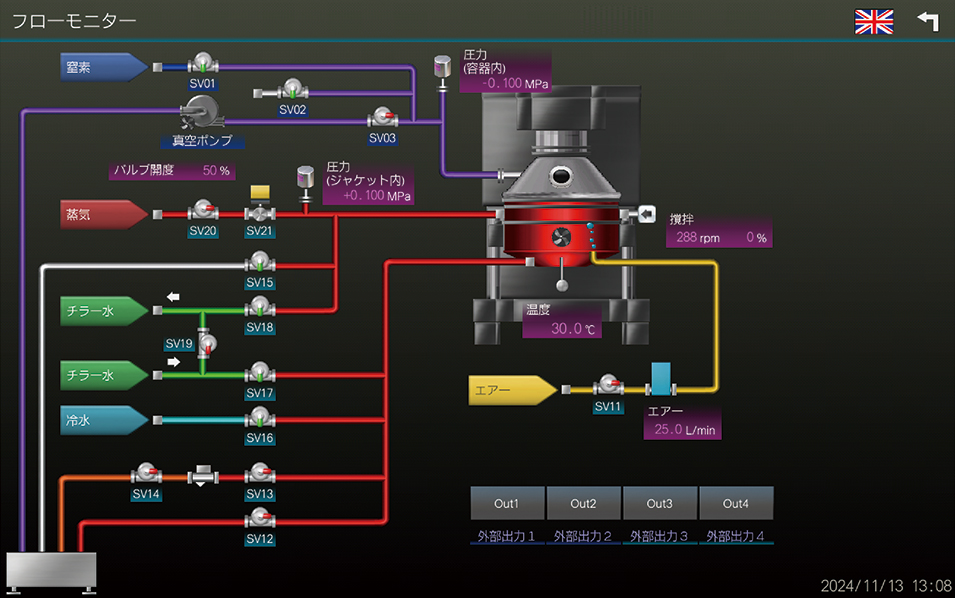

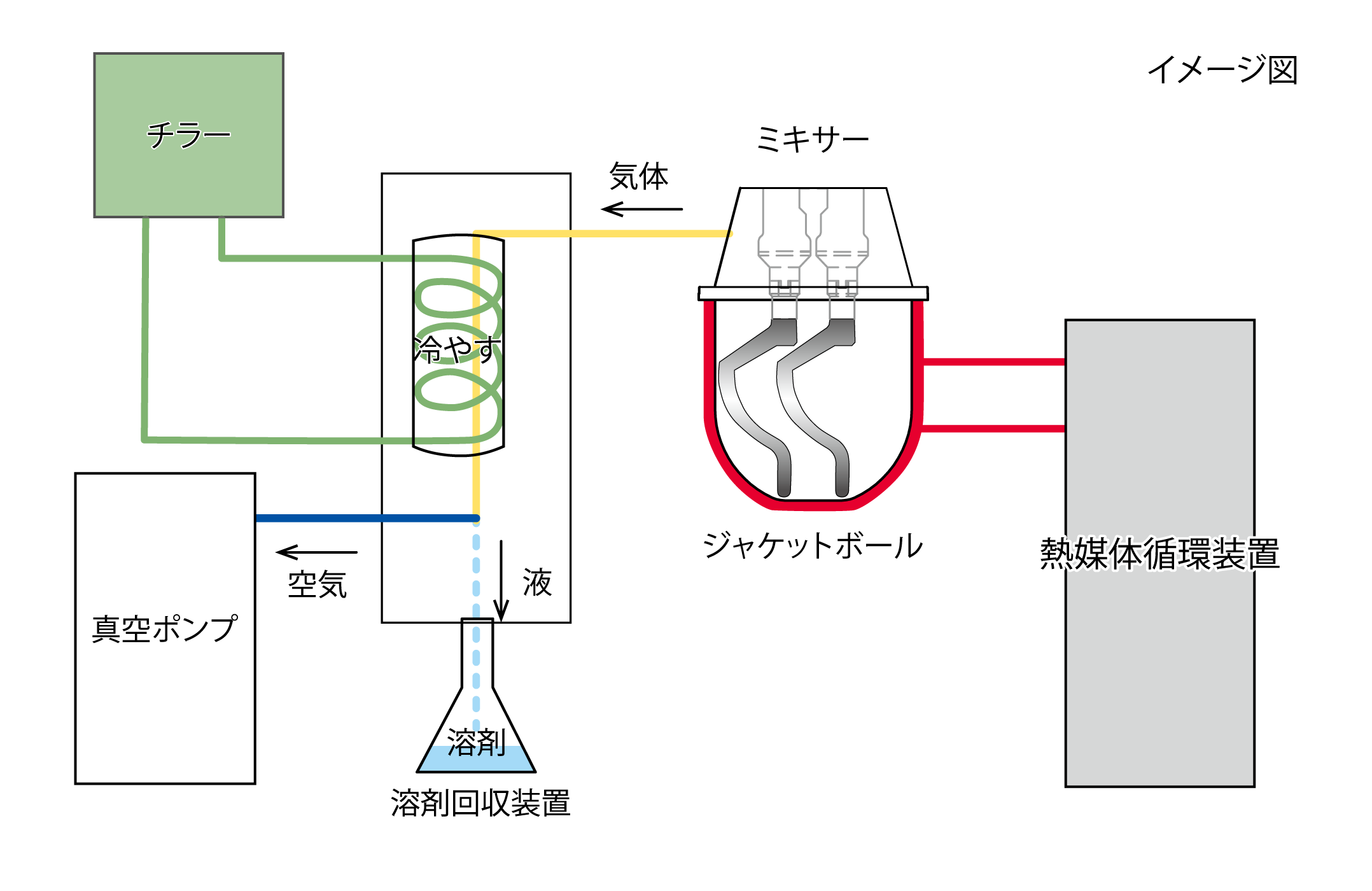

ミキサー本体の操作だけでなく、付帯設備である真空ポンプや溶剤回収装置・熱媒体循環装置等も制御盤で一括操作が可能に。

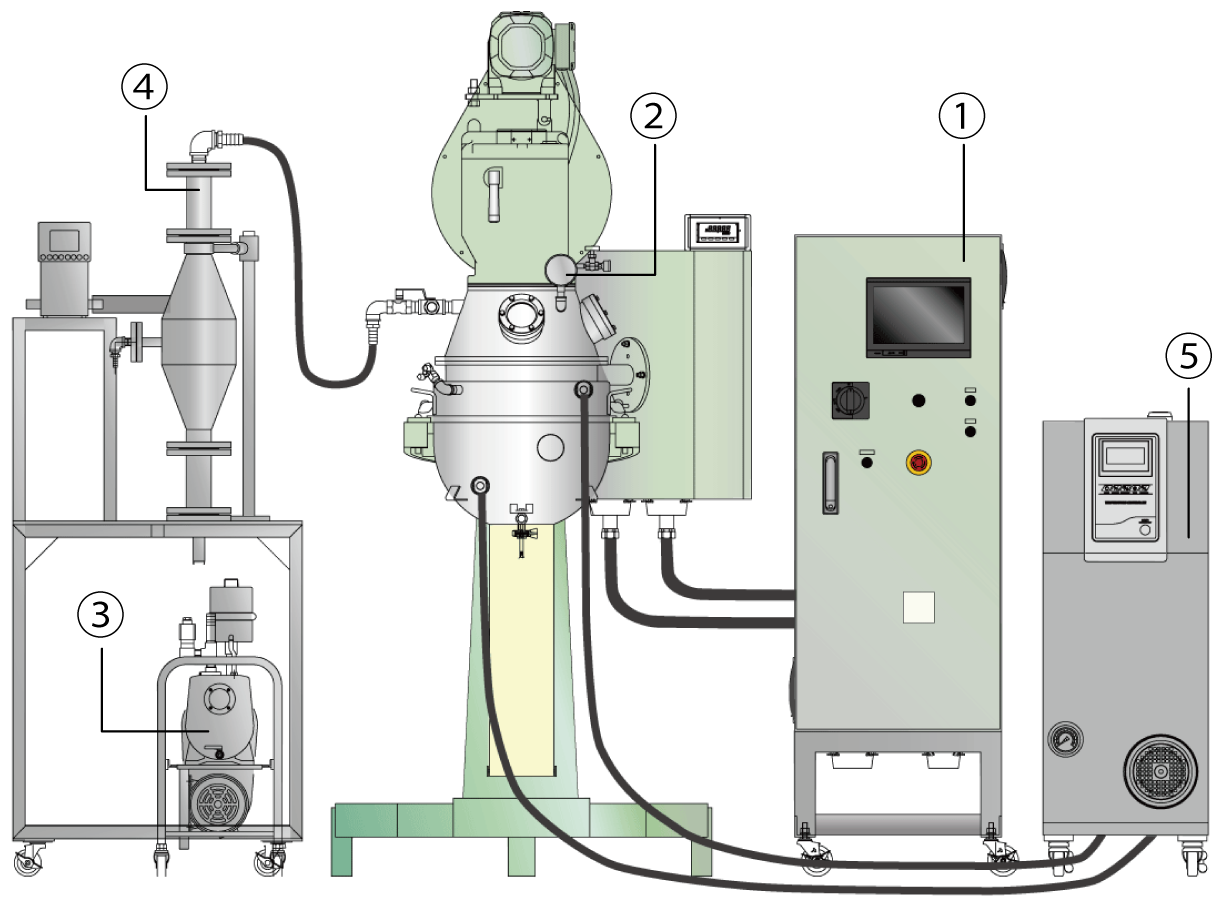

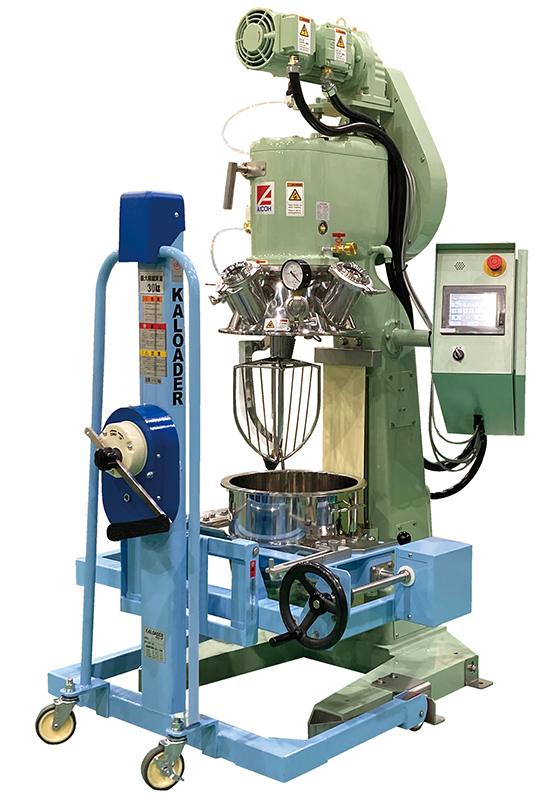

本体ACM-30LAVTJ　　　　　　　　　　　　　　　　　　　　　　　

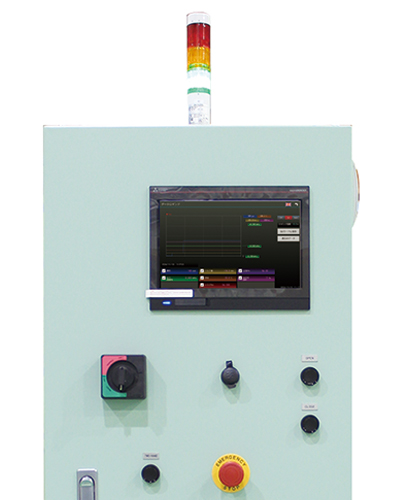

①制御盤（Grパネル）　

②真空計　

③真空ポンプ（トラップ別途）

④溶剤回収装置　

⑤温度調節器

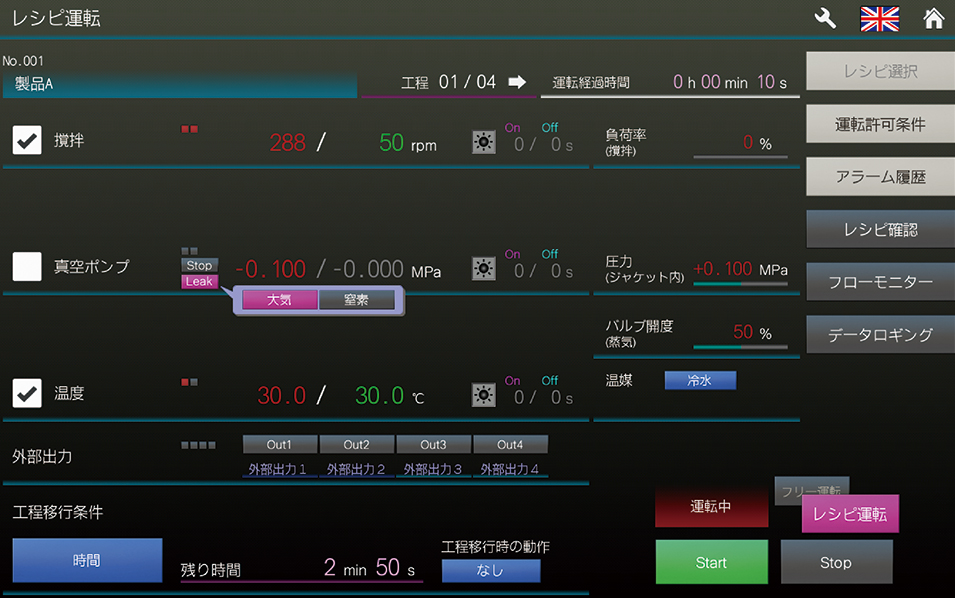

グラフィックパネルの自動運転機能で、作成したレシピを呼び出すだけ。都度設定を組み直す時間と手間を削減。操作のための移動も少なくスマートに作業ができ、省力化・省人化に役立ちます。

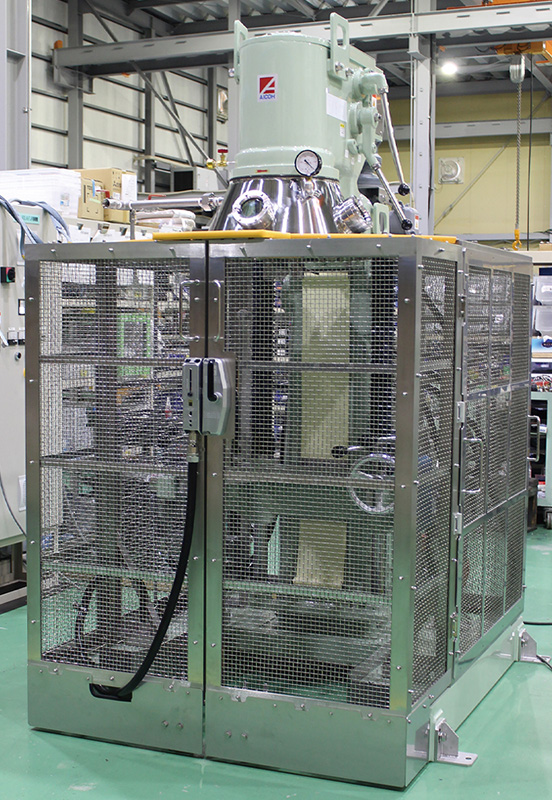

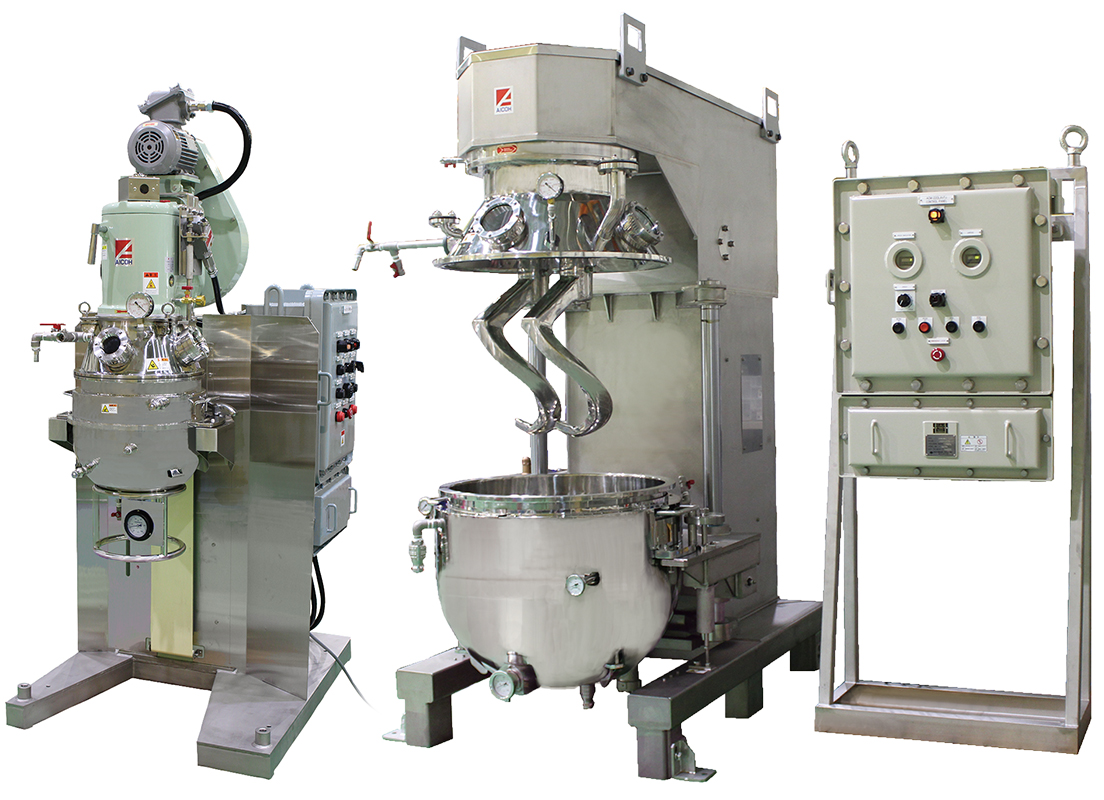

仕様一例その他

お客様のご要望に応じたカスタマイズが可能です。ご相談ください。

仕様

2L

5L

19L

30L

50L

102L

2L

5L

19L

30L

50L

102L

上記以外にも、ボール満容量約205Lまであります。仕様についてはお問い合わせ下さい。
